| Luogo di origine: | Guangdong, Cina |
| Marca: | Kimpok Technology |
| Certificazione: | CE |
| Numero di modello: | KP-HDT1W |

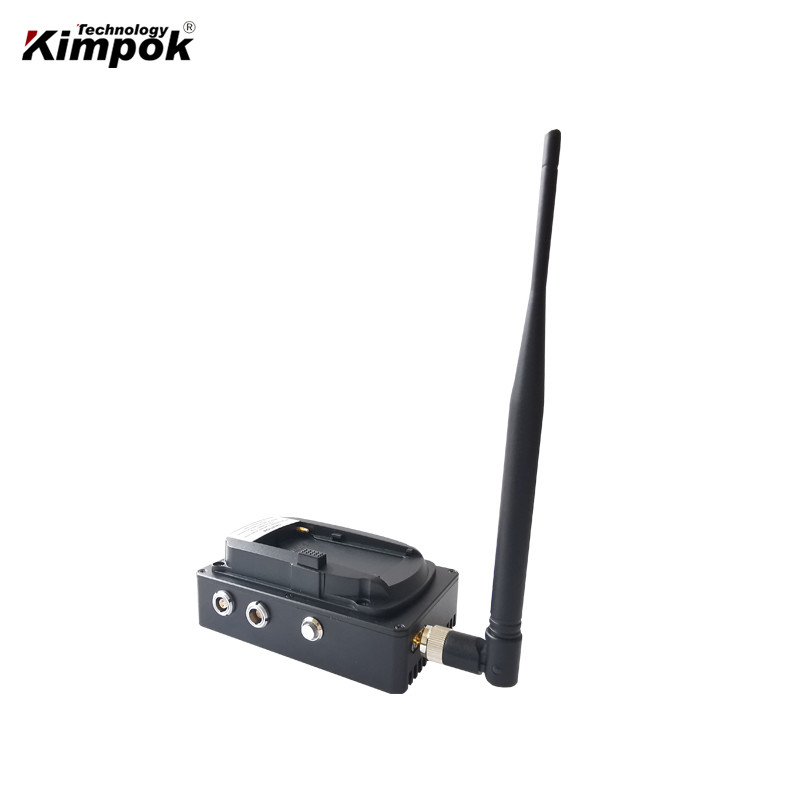

Introduzione del trasmettitore video HD UAV:
KP-HDT1WIl trasmettitore COFDM è un nuovo sistema di trasmissione video mobile wireless progettato con ottime caratteristiche e prestazioni stabili.Il sistema di trasmissione altamente integrato ha fornito prestazioni superiori in LOS (linea di vista)e NLOS (non linea di vista).
Il trasmettitore video KP-HDT1W è progettato per una trasmissione video sicura e di alta qualità in ambienti con più percorsi, come le aree metropolitane.È un trasmettitore ad alta efficienza con potenza di uscita RF fino a 1000 mW e funzionalità come la canalizzazione a banda a frequenza completa, compressione MPEG4/H.264, crittografia a banda stretta e dati video.
Il trasmettitore KP-HDT1W è progettato per resistere a ambienti difficili ed è ideale per le forze dell'ordine, la sorveglianza, UAV, UGV,e altre applicazioni che richiedono una trasmissione video di alta qualità in un dispositivo compattoUn pacchetto robusto.
Parametri di video TX:
| Potenza | |
| Voltaggio di funzionamento | DC12V |
| Corrente di lavoro | 2A |
| RF | |
| Frequenza di lavoro | 160MHz~860MHz (altre frequenze personalizzate) |
| Potenza di uscita | 30 dBm |
| Larghezza di banda RF | 2/4/6/8 MHz |
| Modulazione | COFDM |
| Porta seriale | |
| Dati | Trasmissione di dati trasparente semi-duplex (OSD UART) |
| Porta seriale | Configurazione UART, RS232, RS485 |
| Sistema | |
| Rapporto di codifica convoluzionale | 1/2, 2/3, 3/4, 5/6, 7/8 |
| Modulazione | QPSK/QAM16/QAM64 |
| IFFT | 2K/8K |
| Intervallo di guardia | "Cerchiamo il Signore", 1/4, 1/8, 1/16, 1/12 |
| HDMI | |
| Versione | HDMI mini |
| Rapporto di risoluzione | Max 1080*1920/60P |
| Codifica video | H.264 |
| CVBS | |
| Codifica video | H.264 |
| Formato di ingresso video | PAL/NTSC |
| Crittografia | |
| Crittografia | AES 256 |
| Antenna | |
| Antenna Omni | SMA |
| Peso e dimensioni | |
| Peso | 190 g (compresa la batteria) |
| Dimensione | 100*60*16 mm |
Caratteristiche del collegamento video UAV:
Parametro del ricevitore:
|
Frequenza |
300-900Mhz (opzionale)o altra frequenza personalizzata |
|
Larghezza di banda |
2/3/4/5/6/7/8MHz (opzionale) |
|
Livello di ingresso RF |
-94dBm~0dBm(8M) /-98dBm~0dBm(2M) |
|
Impedanza di ingresso RF |
50Ω |
|
Tipo di ingresso RF |
Tipo N |
|
Modulazione |
COFDM |
|
Constellazione |
QPSK,16QAM,64QAM ((regolabile) |
|
FEC |
1/2,2/3,3/4,5/6,7/8 (regolabile) |
|
Portatore |
2K |
|
Intervallo di guardia |
1/32,1/16,1/8,1/4 (regolabile) |
|
Codifica video |
MPEG-4H.264 |
|
Schermo |
416: 39 |
|
Risoluzione video |
1920*1080P/I@4Mhz |
|
Uscita audio |
Stereo squilibrio 300/ 200mv |
|
uscita AV |
2 uscita audio + 2 uscita video;HDMI |
|
tensione di funzionamento |
AC220V/DC12V<1A |
|
temperatura di funzionamento |
- Venti°C~+50°C |
|
Dimensione |
483*300*44 mm |
|
Peso |
1.5kg |
