Trasmettitore video UAV 3.3G 4W Trasmissione immagini a lungo raggio per parti RC Modulo VTX 3.3 GHz

Trasmettitore video UAV 3.3G 4W a lungo raggio per parti RC, trasmissione immagini, modulo VTX a 3.3 GHz

I. Specifiche

1. 3.3GHz 16 CH:3170MHz-3470MHz

2. Potenza massima: 4W (25mW/2000mW/4000mW, regolabile)

3. Tensione in ingresso: DC 7V-36V, supporta l'ingresso batteria 2-8S

4. Connettore antenna: SMA Foro interno femmina

5. Audio intelligente: IRC Tramp

6. Metodo di dissipazione del calore: lega di alluminio guscio, dissipatore di calore e ventola

7. Interasse: 20mm*20mm/ø2mm

8. Dimensione: 53mm*28.85mm*16mm

9. Peso: 25.85g

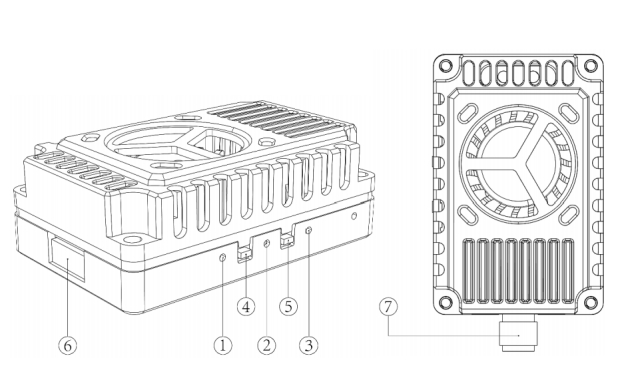

II. Funzione Introduzione

1. Indicatore canale: LED rosso

2. Banda indicatore: LED blu

3. Indicatore di alimentazione: LED verde

4. Pulsante cambio banda e canale

5. Pulsante cambio potenza

6. Connettore di alimentazione 1.0 6P

7. SMA Foro interno femmina

III.Controllo Metodo e LED Indicatore

1. Il pulsante 4 viene utilizzato per cambiare banda e canale; ogni volta che il pulsante 4 viene premuto per breve tempo per passare al canale successivo, il LED rosso 1 lampeggerà, 1.2.3.4.5.6.7.8 a turno. L'operazione può essere ciclica; vedere il diagramma seguente per i dettagli

!

2. Tenere premuto il pulsante 4 per cambiare bande di frequenza. Tenere premuto per 5 secondi e il LED blu corrispondente lampeggerà, indicando le bande di frequenza A e B in sequenza. Questa operazione può essere ripetuta; vedere la figura sottostante per i dettagli!

3. Il pulsante 5 è il pulsante di regolazione della potenza. Ogni breve pressione cambia la potenza di un livello, passando ciclicamente tra 25mW, 2000mW e 4000mW. Il LED verde è la spia di alimentazione, con i seguenti stati come mostrato nella figura sottostante: 25mW lampeggia una volta, 2000mW lampeggia due volte e 4000mW lampeggia tre volte. Tenendo premuto il pulsante per 3 secondi si entra in modalità pit, con la luce verde accesa. Vedere la figura sottostante per i dettagli!

Tabella
