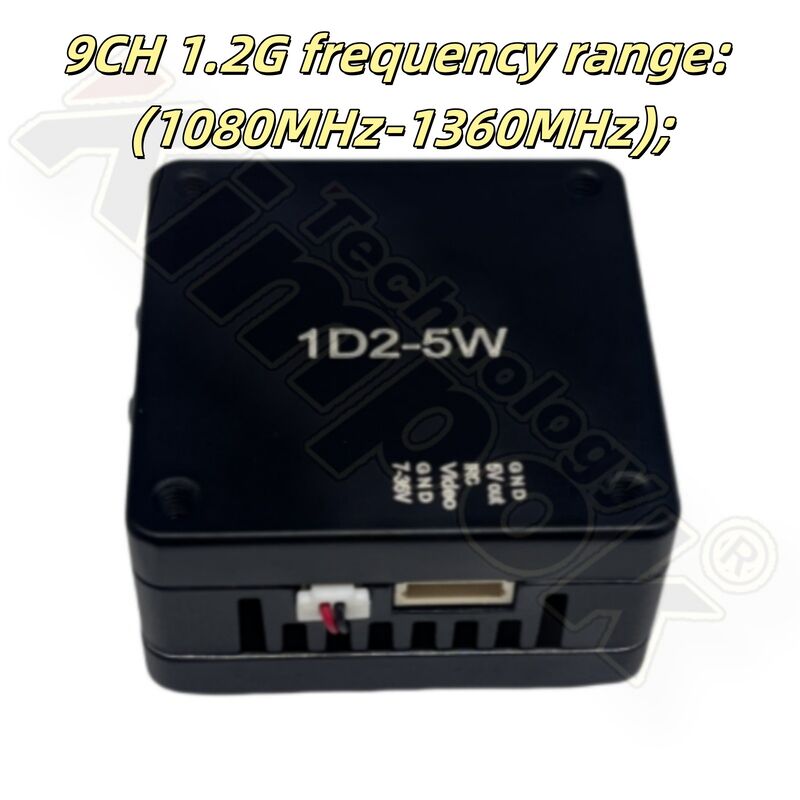

Trasmettitore video FPV VTX 5W 1.2GHz 9CH 1080MHz-1360MHz

• Gamma di frequenza 9CH 1.2G: 1080MHz-1360MHz
• Potenza massima: 5W (25mW/5000mW, due livelli regolabili)
• Tensione in ingresso: DC 7V-36V, supporta l'ingresso batteria 2-8S
• Connettore antenna: MCX
• Audio intelligente: IRC Tramp
• Metodo di dissipazione del calore: guscio in lega di alluminio, dissipatore di calore e ventola
• Interasse fori: 30,5 mm × 30,5 mm / Ø3,0 mm
• Dimensione: 38mm × 38mm × 20,7mm
• Peso: 38g

• Indicatore del canale: LED rosso
• Indicatore della banda: LED blu
• Indicatore di alimentazione: LED verde
• Pulsante di cambio banda e canale
• Pulsante di cambio alimentazione
• Connettore di alimentazione 6P 1.0
• Supporto cavo di alimentazione ventola di raffreddamento
• Connettore antenna MCX

Il pulsante 4 viene utilizzato per cambiare banda e canale; ogni volta che il pulsante 4 viene premuto per un breve periodo per passare al canale successivo, il LED rosso 1 lampeggerà, 1.2.3.4.5.6.7.8.9 a turno. L'operazione può essere ciclica.

Il pulsante 5 è il pulsante di regolazione della potenza, ogni breve pressione cambia la potenza di un passo, ciclando tra i due passi di 25mW e 5000mW. Il LED verde è l'indicatore di alimentazione, lo stato è mostrato nella figura seguente, 25mW lampeggia una volta, 5000mW lampeggia due volte. Tenere premuto per 3 secondi per entrare in modalità pit, la luce verde è sempre accesa.

• Il VTX deve essere installato con spazio adeguato per garantire una corretta convezione dell'aria per la dissipazione del calore. In caso contrario, potrebbe attivarsi la protezione da surriscaldamento, riducendo la potenza di trasmissione o spegnendo.
• Prima di accendere, assicurarsi della corretta gamma di tensione e della corretta polarità per evitare danni ai componenti.
• Prima di accendere, assicurarsi che un'antenna sia correttamente installata sull'uscita RF per prolungare la durata del modulo.
• Si prega di leggere il manuale di istruzioni prima dell'uso per un corretto cablaggio e per massimizzare la durata del servizio del modulo.
