1.7G 4W UAV Video Transmitter 8 canali 1680M-1960M FPV VTX Trasmissione di immagini a lunga distanza

1.7G 4W UAV Video Transmitter 8 canali 1680M-1960M FPV VTX Trasmissione di immagini a lunga distanza

I. Specificativi

1. 1.7GHz1680 MHz.1960 MHz

2. Potenza massima: 4W(25 mW/2000 mW/4000 mW,regolabile)

3. Tensione di ingresso: DC 7V-36V, supportando l'ingresso della batteria 2-8S

4Collegamento dell' antenna:SMA Forno interno del sedile madre

5.Audio intelligente: IRC Tramp

6. Metodo di dissipazione del calore: lega di alluminioconchiglia,dissipatore di calore

7. Distanza tra i fori: 20 mm*20 mm/ø2 mm

8Dimensione: 53 mm*28,85 mm*16 mm

9. Peso:25.85g

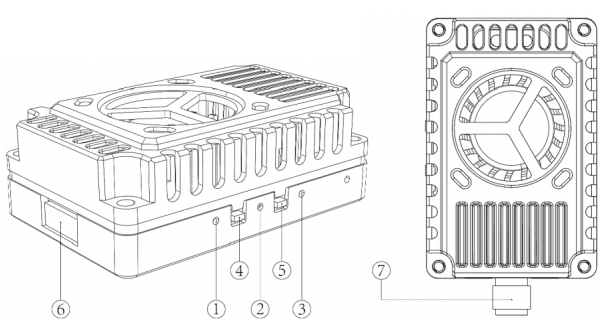

II. FunzioneIntroduzione

1Indicatore del canale: LED rosso

2.GruppoIndicatore: LED blu

3Indicatore di potenza: LED verde

4.Band &Tasto di cambio canale

5. pulsante di cambio corrente

6. 1.0 6P connettore di alimentazione

III. ControlloMeodo e LEDIo...indicatore

1. Il pulsante 4 viene utilizzato per cambiare banda e canale; ogni volta che il pulsante 4 viene premuto per un breve periodo per passare al canale successivo, il LED rosso 1 lampeggia, 1.2.3.4.5.6.7L'operazione può essere ciclica; per i dettagli si veda il seguente diagramma.

2. pulsante 5 è il pulsante di regolazione di potenza. Ogni breve pressione commuta la potenza di un livello, ciclizzando attraverso i quattro livelli di 25mW, 2000mW, e 4000mW. Il LED verde è la luce indicatore di potenza,con i seguenti stati come indicato nella figura seguente: 25mW lampeggia una volta, 1000mW lampeggia due volte, 2000mW lampeggia tre volte e 4000mW lampeggia quattro volte.Per maggiori dettagli, vedere la figura seguente!

Nota: questo dispositivo di trasmissione dell'immagine ha una funzione di protezione della temperatura.la potenza di trasmissione del dispositivo di trasmissione delle immagini sarà ridotta di un livelloSe la temperatura resta superiore a 100°C, la potenza di trasmissione viene ridotta di un altro livello fino a raggiungere il livello di potenza più basso (25mW).la temperatura del dispositivo di trasmissione dell'immagine diminuiràQuando la temperatura scende a 95°C, la potenza di trasmissione ritorna al livello di potenza originariamente impostato.
